汽車冷凝水防護檢測解決方案?
作者：海達儀器小編 | 瀏覽次數： | 發布日期：2025-09-30 16:58:14

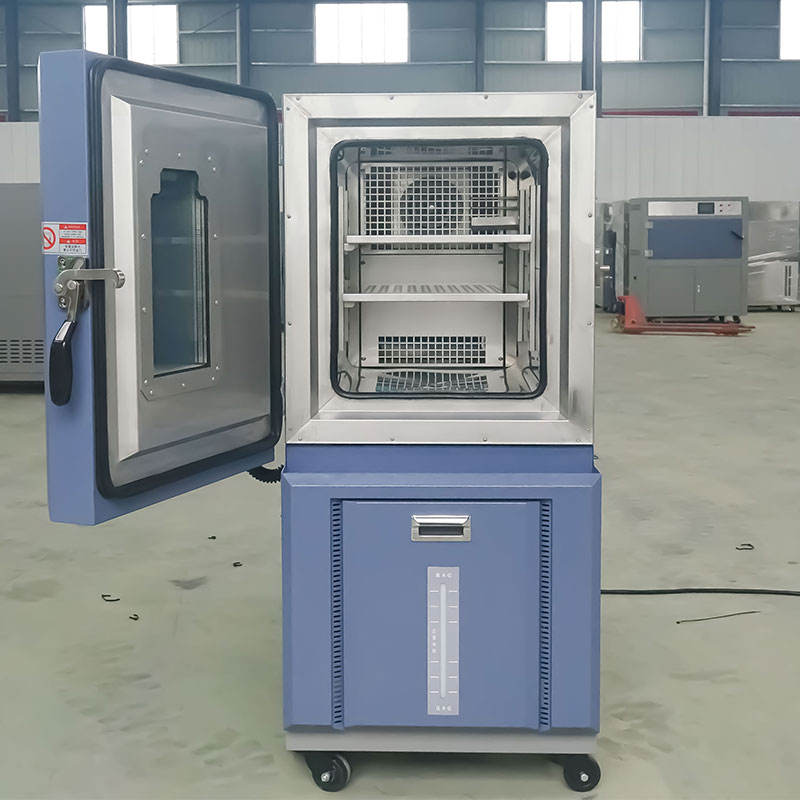

基于HD-E702-100K40/60可程式恒溫恒濕試驗箱的技術特性，針對汽車制造領域冷凝水防護檢測需求（如車燈密封性、線束接插件防潮等），提供以下專業測試方案：
一、核心測試場景
1. 冷凝水模擬測試
高溫高濕驟冷循環：
設定85℃/85%RH（濕度偏差±2%RH）保持4小時 → 快速降溫至25℃（降溫速率≥1℃/min），模擬車燈在熱帶雨季后的冷凝水滲透風險，檢測密封膠的膨脹系數變化。
低溫結露測試：
在-40℃（100K40型）或-60℃（100K60型）下穩定2小時 → 快速升溫至25℃/95%RH，驗證線束接插件在溫差驟變時的絕緣性能（參照GJB150.4A-2009）。
2. 材料防潮性能驗證
持續濕熱老化：
采用40℃/95%RH條件連續測試720小時（通過2G SD卡記錄數據），評估車門密封條吸水率（重量變化≤5%）和硬度變化（邵氏A型硬度衰減≤15%）。
鹽霧+冷凝復合測試：
交替執行5%NaCl鹽霧（35℃）和高溫高濕（60℃/95%RH）程序，檢測鈑金件焊縫的腐蝕防護涂層有效性。
3. 動態密封性檢測
壓力波動模擬：
外接氣壓裝置（通過Φ50mm測試孔），在溫濕度循環（-30℃~80℃/30%~95%RH）中施加0.5~2bar交變壓力，測試新能源電池包透氣閥的防冷凝水滲透能力。
二、設備技術適配性
汽車專用配置
雙層防爆觀察窗：實時監控冷凝水在車燈透鏡內壁的積聚形態；
SUS304#不銹鋼內箱：耐腐蝕性確保長期鹽霧測試的可靠性；
自動補水系統：支持連續30天高濕度測試不間斷。
關鍵參數支持
濕度控制精度：±2%RH（分辨率0.1%RH），滿足ISO 16750-4對電子部件防潮測試的嚴苛要求；
快速溫變能力：3℃/min降溫速率模擬暴雨后引擎艙快速冷卻工況。
行業標準兼容性
預置測試程序包：
DIN 50017（冷凝水氣候測試）
SAE J2334（汽車腐蝕性環境模擬）
GB/T 2423.4-2008（交變濕熱試驗）
三、典型測試案例
檢測對象 測試方案 驗收標準
車載攝像頭模組 85℃/95%RH→25℃循環50次，每次冷凝3小時 鏡頭霧化面積≤5%，功能正常
電動車充電接口 40℃/95%RH持續500小時+鹽霧交替 絕緣電阻≥100MΩ（500VDC）
天窗排水管路 -30℃~80℃/30%~95%RH交變，模擬水壓沖擊 無滲漏，流量衰減≤10%
四、擴展功能建議
定制化配件：
傾斜樣品架（15°~30°可調），模擬車身鈑金件的實際安裝角度；
透明集水槽（選配），量化冷凝水收集量（精度±0.1ml）。
數據追溯：通過USB接口導出溫濕度曲線，符合IATF 16949的防錯驗證要求。
注：本方案需根據具體零部件的材料（如硅膠密封件、PC塑料等）調整測試參數，建議結合企業技術規范制定詳細測試大綱。
